Máy phay cnc băng bi A-500 của hãng AGMA Đài Loan
Dòng máy phay CNC BT40 có kích thước bàn máy cỡ nhỏ: 620 x 420 mm phù hợp với những sản phẩm gia công cỡ nhỏ. Trục chính BT40, băng bị truyền động trực tiếp tốc độ: 12,000 vòng/phút (std.) hoặc 10,000 / 15,000 vòng/phút (opt.), tốc độ cắt đạt tới 36m/phút giúp bề mặt sản phẩm hoàn thiện đạt độ bóng lí tưởng mà vẫn đảm bảo độ chính xác với thời gian gia công được rút ngắn rất nhiều.

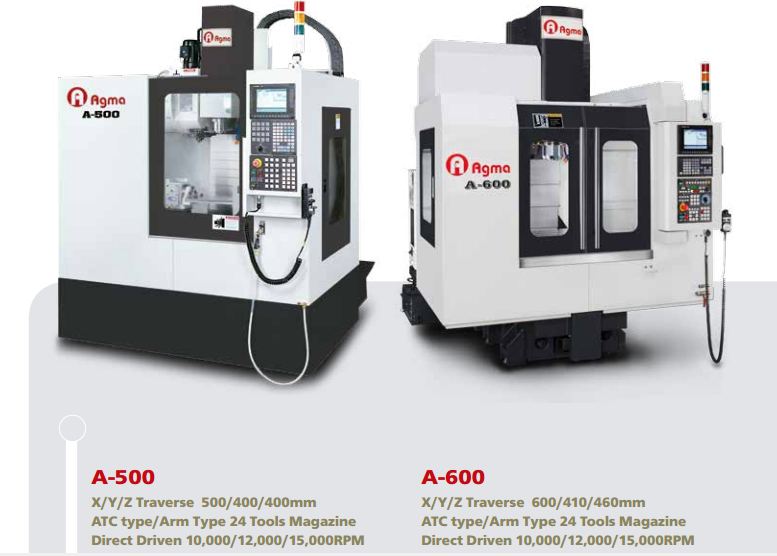

Máy phay CNC Đài Loan băng bi A-500
Máy phay CNC Đài Loan tốc độ cao A-500
Thông số kỹ thuật Máy phay cnc băng bi A-500
Model |
Unit |
A-500 |
|
TRỤC CHÍNH |
Kiểu trục chính |
BT-40 |
|
Truyền động |
Truyền động trực tiếp |
||
Tốc độ trục chính |
vg/phút |
12,000 (opt. 10,000/15,000) |
|
BÀN MÁY |
Kích thước bàn máy |
mm |
620 x 420 |
T-SLOT |
mm |
18 x 100 x 4 |
|
Tải trọng bàn máy |
kgs |
200 |
|
HÀNH TRÌNH VÀ TỐC ĐỘ CẮT |
Trục X |
mm |
500 |
Trục Y |
mm |
400 |
|
Trục Z |
mm |
400 |
|
Khoảng cách từ mũi trục chính tới mặt bàn máy |
mm |
170 ~ 570 |
|
Khoảng cách từ tâm trục chính tới mặt cột |
mm |
425 |
|
Chạy dao nhanh (X/Y/Z) |
m/phút |
48/48/48 |
|
Tốc độ cắt |
m/phút |
36/36/36 |
|
ATC – HỆ THỐNG THAY DAO TỰ ĐỘNG |
Bầu cặp |
BT-40 |
|
Ổ dao |
pcs |
24 |
|
Đường kính dao lớn nhất |
mm |
80 |
|
Chiều dài dao lớn nhất |
mm |
250 |
|
Khối lượng dao lớn nhất |
kgs |
7 |
|
Thời gian thay dao (T to T) |
Giây |
1.5 |
|
Kiểu thay dao tự động |
Tay máy – ARM TYPE |
||
ĐỘNG CƠ |
Trục chính (CONT./30 min.) |
Kw |
5.5/7.5 |
X/Y/Z Axis |
Kw |
1.5/1.5/2 |
|
KÍCH THƯỚC MÁY |
Kích thước máy dài x rộng |
mm |
1,700 x 2,340 |
Trọng lượng máy |
kgs |
2,500 |
|
Bộ điều khiển |
M80A |
* Thông số kỹ thuật của máy phay CNC băng bi Đài Loan Agma A-500 có thể thay đổi mà không cần báo trước
Phụ kiện tiêu chuẩn1. Bộ điều khiển MITSUBISHI M80A 2. Trục chính tốc độ 12,000 vg/phút 3. Direct-coupled servo motors 4. Vỏ bao che toàn máy 5. Hệ thống điều hòa 6. Trục chính có Air Blast 7. Trục chính có Air Blower 8. Thiết bị bôi trơn tự động 9. Đèn báo 10. Đèn làm việc Halogen 11. Bu lông căn chỉnh chân máy 12. Hộp đồ nghề 13. Hướng dẫn vận hành và bảo dưỡng |
Phụ kiện mua thêm mất phí1. Bộ điều khiển FANUC 0iMF 2. Bộ điều khiển SIEMENS 828D 3. Trục chính truyền động trực tiếp 10,000/15,000 vg/phút 4. Armless Type 14 Tools or Arm Type 20 Tools 5. ATC Thay dao tự động 6. Làm mát xuyên trục chính (20 bars) 7. Làm mát trục chính bằng dầu 8. Bàn xoay trục thứ 4 9. Đo chiều dài dao tự động 10. Vít me bi với hệ thống làm mát 11. Băng tải phoi 12. Thước quang 3 trục 13. CE Electrical Specification |
